Self Erecting
Tower Crane

คือทาวเวอร์เครนชนิดหนึ่ง ที่ถูกออกแบบมาให้ยืดตัวเองและทำการติดตั้งด้วยตัวเอง สามารถทำให้การติดตั้งเป็นไปอย่างรวดเร็ว สามารถยืดตัวได้ในเวลาเพียง 15-30 นาที (ขึ้นอยู่กับรุ่น) ทำให้สามารถติดตั้งเสร็จได้ภายในวันเดียวและพับเก็บได้ในวันเดียว โดยใช้เพียง 2-3 คนในการติดตั้งก็สามารถติดตั้งได้ โดยที่ไม่ต้องมีการปีนขึ้นตัวเครนเพื่อประกอบและใช้โมบายเครนในการประกอบเหมือนทาวเวอร์เครนทั่วไป และยังใช้รถในการขนย้ายที่น้อยกว่าอีกด้วย ที่สำคัญลักษณะการยืนตัวใช้พื้นที่เหมือนโมบายเครน สามารถยืนบนพื้นที่แข็งรับน้ำหนักได้ โดยที่ไม่ต้องทำฐานรากขนาดใหญ่หรือตอกเข็มยาวเหมือนทาวเวอร์เครนทั่วไป

Self Erecting Tower Crane
เหมาะกับงานประเภทไหน?

Self Erecting tower crane เหมาะกับงานก่อสร้างหรือซ่อมแซมต่อเติมอาคาร, โรงงานขนาดกลาง โรงงานขนาดเล็ก และมีพื้นที่เพียงพอสามารถให้เครนสามารถยืดตัวและพับเก็บได้เมื่อจบงาน ไม่ต้องการ ทำฐานรากขนาดใหญ่หรือไม่ต้องการทำฐานราก มีพื้นที่จำกัดที่โมบายเครนไม่สามารถทำงานให้ได้ โดยใช้พื้นที่ฐานเครนเพียง 5×5 เมตร (ขึ้นอยู่กับรุ่นและขนาดเครน) เหมาะกับอาคารหรือโรงงานที่มีความสูงไม่เกิน 30 เมตรจากพื้นดิน (มีรุ่นที่สูงกว่า 30 เมตร แต่ไม่เป็นที่นิยม)

คุณสมบัติของ Self Erecting Tower Crane

  • 1. สามารถติดตั้งด้วยเวลาอันรวดเร็ว ภายใน 1 วัน
  • 2. ไม่ต้องใช้ฐานรากขนาดใหญ่ ไม่ต้องตอกเข็มยาวเพื่อทำฐานราก
  • 3. สามารถใช้งานได้สูงถึง 18-30 เมตร (ความสูงใต้ขอขึ้นอยู่กับรุ่น บางรุ่นสูงกว่า 30 เมตร)
  • 4. มีแขนยาว ได้สูงสุด 40 เมตร (ขึ้นอยู่กับรุ่นบางรุ่นยาวกว่า 40 เมตร)
  • 5. น้ำหนักปลายบูม ได้ถึง 1,100 กก. (ขึ้นอยู่กับรุ่น)
  • 6. น้ำหนักโคนบูม สูงสุดได้ถึง 4,000 กก. (ขึ้นอยู่กับรุ่น)
  • 7. ใช้พื้นที่ในการวางขาไม่เกิน 5.00 x 5.00 เมตร (ขึ้นอยู่กับรุ่น)
  • 8. ใช้รถในการขนย้ายชิ้นส่วนที่น้อยกว่าเครนทั่วไป
  • 9. ไม่ต้องใช้โมบายเครนขนาดใหญ่ในการติดตั้ง ใช้เพียงเครนติดรถ 3 ตันก็สามารถติดตั้งได้
  • 10. สามารถพับและเคลื่อนย้ายภายในพื้นที่ก่อสร้างและยืดตัวกลับได้ในเวลาเพียงวันเดียว
  • 11. เป็นเครนยุคใหม่ไม่ต้องปีนขึ้นไปขับ ใช้รีโมทในการควบคุม คนขับเครนสามารถเดินไปมาเพื่อให้เห็นจุดยกและจุดลงของ สามารถทำงานได้อย่างแม่นยำแค่เพียงคนเดียว
  • 12. กินไฟน้อย สามารถใช้ได้ทั้งไฟ 1 เฟส 220V และ 3 เฟส 380V ได้ (ขึ้นอยู่กับรุ่น) หากใช้ไฟ 220V จะทำงานช้าลงแต่สามารถยกน้ำหนักได้เท่าเดิม
  • 13. ลดต้นทุนและประหยัดแรงงานในการขนย้ายวัสดุภายในโครงการ

เปรียบเทียบขนาด และพื้นที่กางขา
Rough Terrain Crane 35 tons

เปรียบเทียบขนาด และพื้นที่กางขา
Self Erecting tower Crane max load 4 tons แขนยาว 40 เมตร

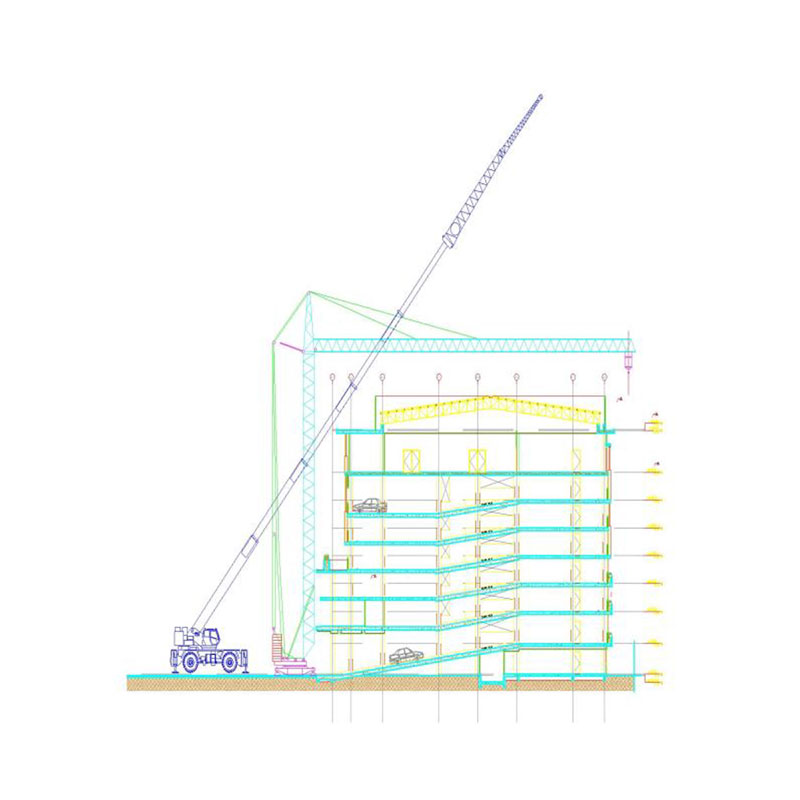

เปรียบเทียบการยืนทำงานของ Self erecting tower Crane
จะใช้พื้นที่น้อยกว่า Rough Terrain Crane

ตัวเครนสามารถเข้าไปในช่องแคบและทำงานได้ครอบคลุมพื้นที่การยกของภายในพื้นที่ก่อสร้างได้

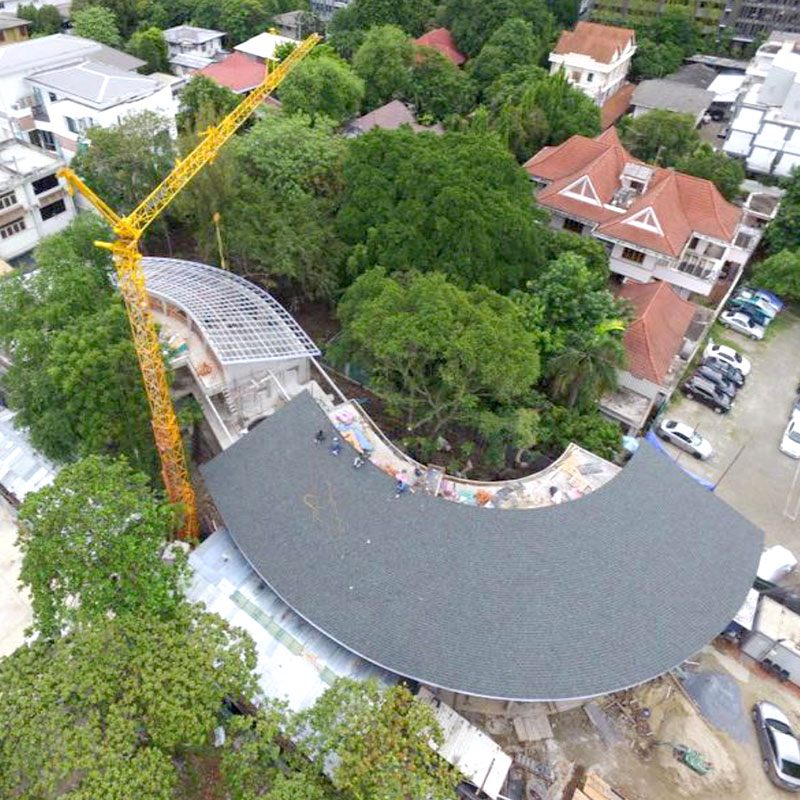

โครงการในภาพประกอบมีพื้นที่จำกัด จึงเว้าอาคารให้เครนยืนทำงานแล้วหล่อพื้นปิดทีหลัง เนื่องจากมีพื้นที่จำกัด

เครนเล็กเหมาะสมกับงานขนาดเล็ก
ใช้พื้นที่กางขาเพียง 3.6 ม. หรือพื้นที่รอบตัว 4 ม.

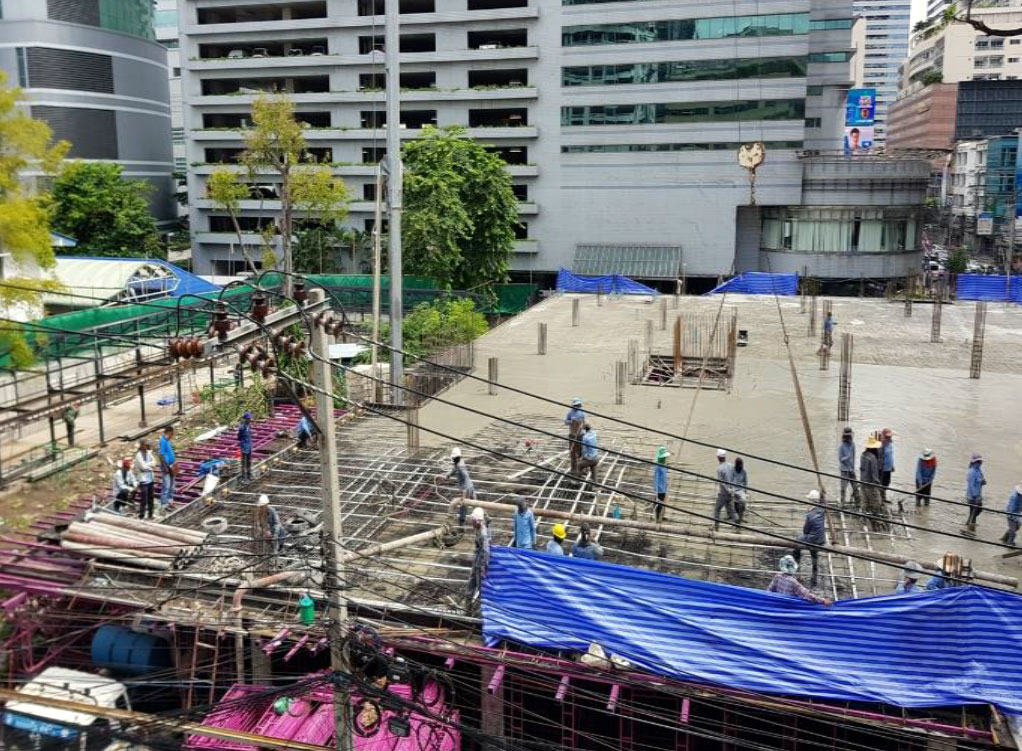

พื้นที่จำกัดและยังคงมีรถเข้าออกตลอดเวลา

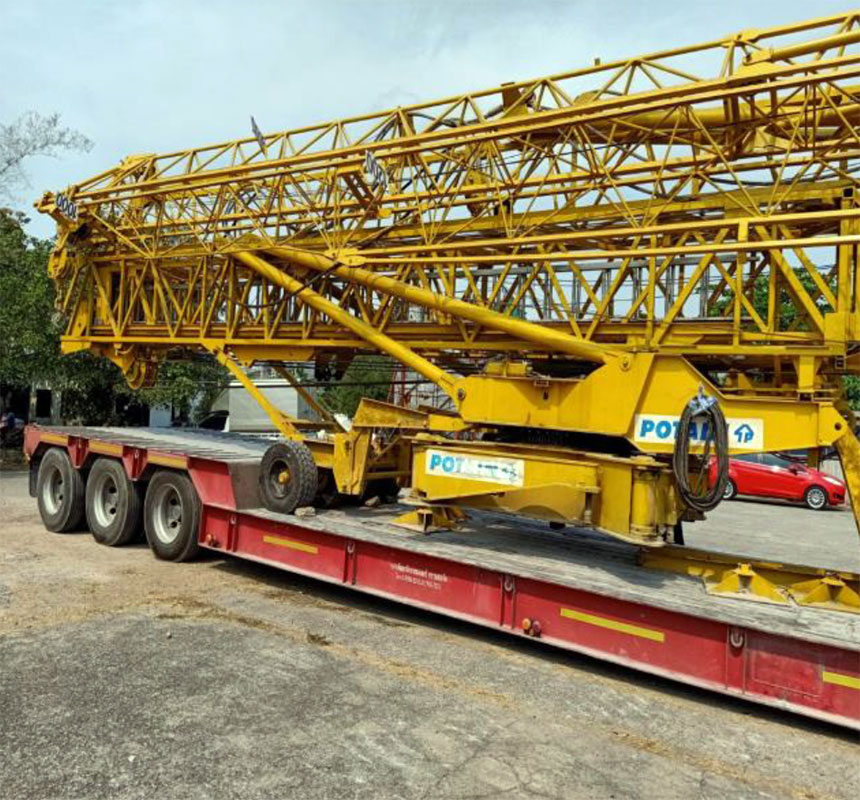

สามารถขนย้ายไปด้วยเทรลเลอร์โลว์เบด

ใช้เครื่องจักรลากไปในตำแหน่งที่ต้องการ

เครน POTAIN GTMR 336B

ความสามารถ
• แขนยาว 40 ม. ความสูง 21 ม. สูงสุด 30 ม.
• ยกน้ำหนักโคนถึง 4,000 กก. ปลายบูม 1,150 กก.

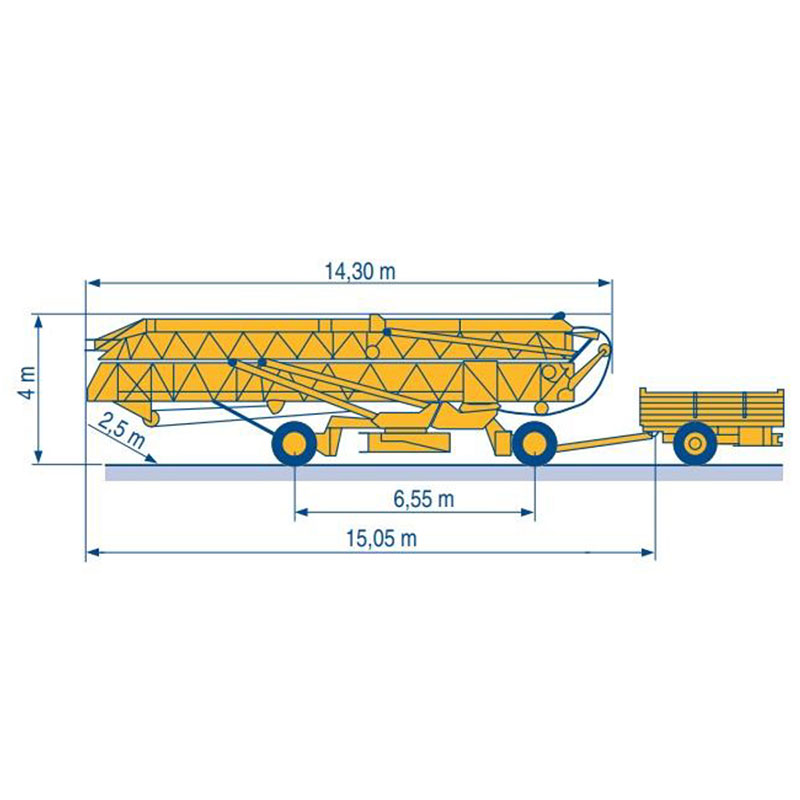

• ความกว้างฐาน 4.5 ม. พับแล้วยาว 14.5 ม. ความสูงบนล้อ 4 ม.

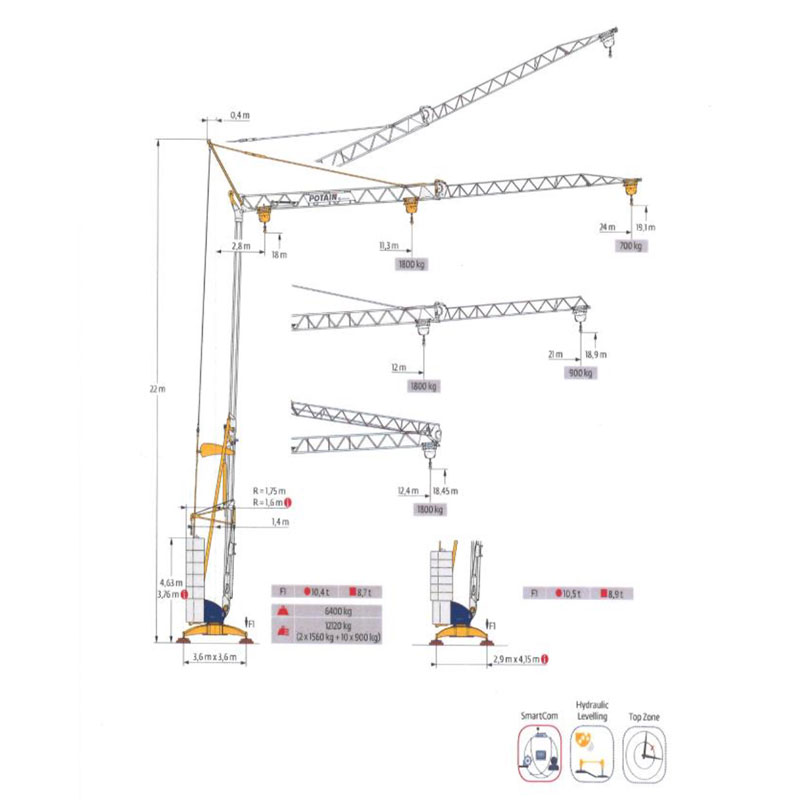

เครน POTAIN IGO 18

ความสามารถ
• แขนยาว 22 ม. ความสูง 19 ม. สูงสุด 18 ม.
• ยกน้ำหนักโคนถึง 1,800 กก. ปลายบูม 700 กก.
• ความกว้างฐาน 3.6 ม. พับแล้วยาว 11.8 ม. ความสูงบนล้อ 3 ม.

เครน COMEDIL CBR 28 H

ความสามารถ
• แขนยาว 28 ม. ความสูง 21.5 ม. สูงสุด 21.5 ม.
• ยกน้ำหนักโคนถึง 2,500 กก. ปลายบูม 900 กก.
• ความกว้างฐาน 3.8 ม. พับแล้วยาว 13.6 ม. ความสูงบนล้อ 3 ม.
